Gamme destinée à la translation à haute vitesse et positionnement très précis de masses élevées, applications dynamiques, longues distances.
Pour améliorer encore la précision de votre ensemble nous vous suggérons d'utiliser des pignons à rattrapage de jeu. N'hesitez pas à nous consulter pour plus d'informations.
Classe de
précision |
Acier
|
Dureté
à coeur |
Dureté de
surface |
Type de
denture |
Faces
|
∥
(mm/m) |
⊥
(mm) |
ISO 5 | 40CMD8 (acier prétraité) | >1000 N / mm² | 34 HRC sur dents et faces | Rectifiée avec optimisation de profil Rotaxe | Rectifiées (Ra=0,8) | 0.02 | 0.015 |
Modules disponibles |
1, 1.5, 2, 3, 4, 5, 6, 8, 10 |
Module
|
Erreur de pas
individuelle |
Erreur de pas
cumulée sur 1 mètre |
1
|
± 0.006 mm
|
< 0.025 mm
|
1,5
|
± 0.006 mm
|
< 0.025 mm
|
2
|
± 0.006 mm
|
< 0.025 mm
|
3
|
± 0.006 mm
|
< 0.025 mm
|
4
|
± 0.007 mm
|
< 0.028 mm |
5
|
± 0.007 mm
|
< 0.028 mm
|
6
|
± 0.007 mm
|
< 0.028 mm
|
8
|
± 0.008 mm
|
< 0.028 mm
|
10
|
± 0.008 mm
|
< 0.028 mm
|

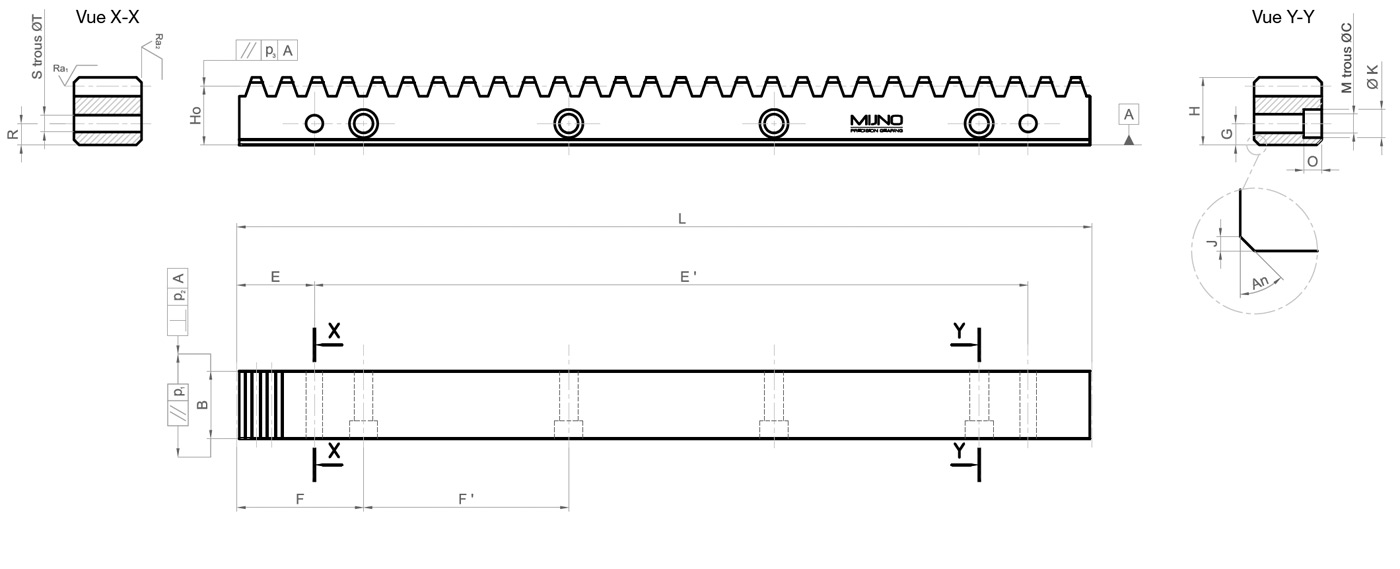

Module |
Nb de dents |
L |
B |
H |
Ho |
I |
E |
E' |
F |
F' |
R |
S |
T |
M |
G |
O |
C |
K |
J |
An |
Références |
1 |
160 |
502.65 |
15 |
15 |
14 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1 |
45° |
CLA-D-1-500 |
320 |
1005.3 |
15 |
15 |
14 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1 |
45° |
CLA-D-1-1000 |
|
1.5 |
107 |
504.23 |
20 |
20 |
19 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1 |
45° |
CLA-D-1.5-500 |
214 |
1008.45 |
20 |
20 |
19 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1 |
45° |
CLA-D-1.5-1000 |
|
2 |
80 |
502.66 |
24 |
24 |
22 |
- |
31.3 |
440.1 |
62.8 |
125.7 |
8 |
2 |
5.7 |
4 |
8 |
7 |
7 |
11 |
2 |
45° |
CLA-D-2-500 |
160 |
1005.3 |
24 |
24 |
22 |
- |
31.3 |
942.7 |
62.8 |
125.7 |
8 |
2 |
5.7 |
8 |
8 |
7 |
7 |
11 |
2 |
45° |
CLA-D-2-1000 |
|
3 |
54 |
508.94 |
29 |
29 |
26 |
- |
34.4 |
440.1 |
63.6 |
127.2 |
9 |
2 |
7.7 |
4 |
9 |
9 |
10 |
15 |
2 |
45° |
CLA-D-3-500 |
108 |
1017.9 |
29 |
29 |
26 |
- |
34.4 |
949.1 |
63.6 |
127.2 |
9 |
2 |
7.7 |
8 |
9 |
9 |
10 |
15 |
2 |
45° |
CLA-D-3-1000 |
|
4 |
40 |
502.7 |
39 |
39 |
35 |
- |
37.5 |
427.7 |
62.8 |
125.7 |
12 |
2 |
7.7 |
4 |
12 |
9 |
10 |
15 |
2 |
45° |
CLA-D-4-500 |
80 |
1005.3 |
39 |
39 |
35 |
- |
37.5 |
930.3 |
62.8 |
125.7 |
12 |
2 |
7.7 |
8 |
12 |
9 |
10 |
15 |
2 |
45° |
CLA-D-4-1000 |
|
5 |
32 |
502.6 |
49 |
49 |
44 |
- |
30.1 |
442.4 |
62.8 |
125.7 |
12 |
2 |
11.7 |
4 |
12 |
13 |
14 |
20 |
2 |
45° |
CLA-D-5-500 |
64 |
1005.3 |
49 |
49 |
44 |
- |
30.1 |
945 |
62.8 |
125.7 |
12 |
2 |
11.7 |
8 |
12 |
13 |
14 |
20 |
2 |
45° |
CLA-D-5-1000 |
|
6 |
27 |
508.9 |
59 |
59 |
53 |
- |
31.4 |
446.1 |
63.6 |
127.2 |
16 |
2 |
15.7 |
4 |
16 |
17 |
18 |
26 |
2 |
45° |
CLA-D-6-500 |
54 |
1017.8 |
59 |
59 |
53 |
- |
31.4 |
955 |
63.6 |
127.2 |
16 |
2 |
15.7 |
8 |
16 |
17 |
18 |
26 |
2 |
45° |
CLA-D-6-1000 |
|
8 |
20 |
502.65 |
79 |
79 |
71 |
- |
26.6 |
449.45 |
62.8 |
125.7 |
25 |
2 |
19.7 |
4 |
25 |
21 |
22 |
33 |
2 |
45° |
CLA-D-8-500 |
40 |
1005.3 |
79 |
79 |
71 |
- |
26.6 |
952 |
62.8 |
125.7 |
25 |
2 |
19.7 |
8 |
25 |
21 |
22 |
33 |
2 |
45° |
CLA-D-8-1000 |
|
10 |
16 |
502.65 |
99 |
99 |
89 |
- |
125.66 |
- |
62.83 |
125.7 |
32 |
2 |
19.7 |
4 |
32 |
32 |
33 |
48 |
2 |
45° |
CLA-D-10-500 |
32 |
1005.3 |
99 |
99 |
89 |
- |
125.66 |
753.96 |
62.83 |
125.7 |
32 |
2 |
19.7 |
8 |
32 |
32 |
33 |
48 |
2 |
45° |
CLA-D-10-1000 |
Les forces axiales et radiales induites sont calculées pour le cas où votre application utilise la totalité du couple transmissible. Elles sont notamment utiles pour vérifier le bon dimensionnement des roulements de votre application. (ex. choix d'un réducteur planétaire acceptant ces charges radiales et axiales).
Pignon |
Module 1
|
Module 1,5
|
Module 2
|
Module 3
|
Module 4
|
Module 5
|
Module 6
|
Module 8
|
Module 10
|
|
21 dents | Force transmissible (Ft) (N) |
280
|
820
|
1360
|
3770
|
8230
|
14360
|
23200
|
47170
|
80770
|
Couple (T) (Nm) |
2,9
|
13
|
30
|
120
|
350
|
760
|
1460
|
3960
|
8480
|
|
Force axiale induite (Fa) (N) |
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
Force radiale induite (Fr) (N) |
102
|
298
|
495
|
1372
|
2995
|
5227
|
8444
|
17200
|
29400
|
|
25 dents | Force transmissible (Ft) (N) |
430
|
1180
|
1950
|
5260
|
11200
|
19360
|
30100
|
61200
|
102500
|
Couple (T) (Nm) |
5,4
|
22
|
50
|
200
|
560
|
1200
|
2300
|
6150
|
12800
|
|
Force axiale induite (Fa) (N) |
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
Force radiale induite (Fr) (N) |
160
|
430
|
710
|
1920
|
4080
|
7050
|
11000
|
22300
|
37300
|
|
30 dents | Force transmissible (Ft) (N) |
620
|
1580
|
2890
|
7100
|
14900
|
25400
|
40000
|
79000
|
128000
|
Couple (T) (Nm) |
9,3
|
36
|
87
|
320
|
900
|
1900
|
3600
|
9500
|
19200
|
|
Force axiale induite (Fa) (N) |
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
Force radiale induite (Fr) (N) |
225
|
575
|
1050
|
2600
|
5500
|
9250
|
14700
|
28700
|
46600
|
